| 价格 | ¥ 1000.00 |
| 起订量 | ≥1个 |
好货推荐
| 产品名称 | 高纯气体管道 | 产品类型 | 阀门管道 |
| 加工定制 | 是 | 适用对象 | 科研机构 |
| 售后服务 | 终身 | 可售卖地 | 全国 |
| 颜色 | 银白 |
PRODUCT DETAILS

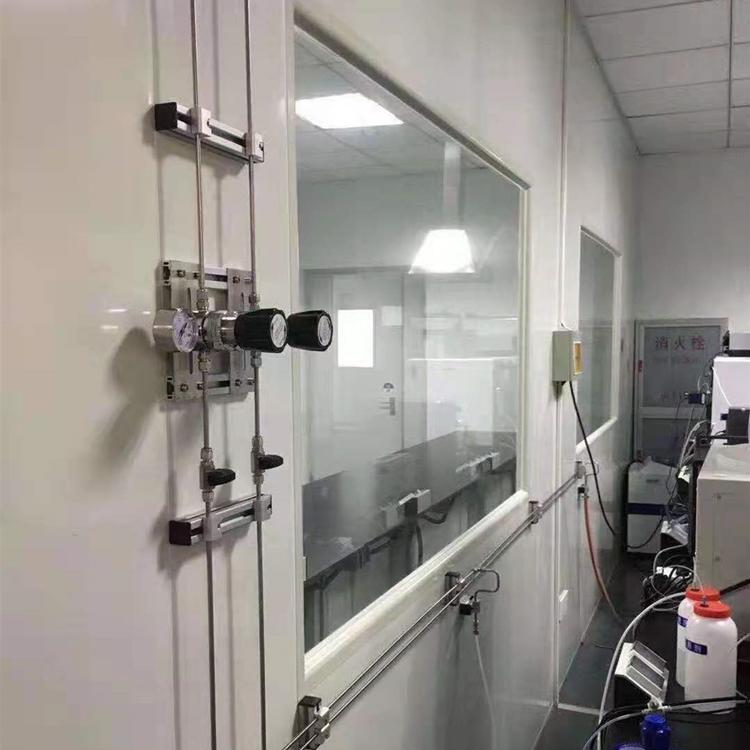

气体管道系统
1、设计要求
气体管路供气系统的规划设计均按照可燃气体设计标准。气瓶间及用气房间均设置可燃气体泄露报警装置，气瓶间单独设置自动排风装置。
2、安全要求
气瓶内气源配置低压报警系统，当钢瓶气体压力低于设定值时会产生报警提醒操作人员及时更换钢瓶。如产生安全泄漏，气体泄漏探测系统实时监测房间气体浓度并进行声光报警以及事故排风联动切换。
3、气体种类
实验室集中供气包含压缩空气（空气发生器甲供）、氮气、氩气、氦气、氧气、甲烷、乙炔、氢气、氨气共9种气体,乙炔、氢气、甲烷为易燃易爆气体,氨气为易燃有毒气体，氧气为助燃气体，其它气体为惰性窒息性气体，氨气安全阀排放气应经水处理后放空。
集中供气管路工程的使用与设计压力
（1）乙炔，钢瓶到自动切换：使用压力0.15pa 设计压力2.5Mpa
自动切换到二级减压阀：使用压力0~0.15Mpa 设计压力1.2Mpa
二级减压阀到使用点：使用压力0.16Mpa 设计压力0.2Mpa
（2）氮气、氦气、氩气， 钢瓶到自动切换：使用压力15Mpa 设计压力18Mpa
自动切换到二级减压阀：使用压力1Mpa 设计压力1.2Mpa
二级减压阀到使用点：使用压力0.6Mpa 设计压力0.8Mpa
（3） 氢气、甲烷，钢瓶到自动切换：使用压力15Mpa 设计压力18Mpa
自动切换到二级减压阀：使用压力1Mpa 设计压力1.2Mpa
气体纯度描述
氢气（H2）：纯度大于99.995%；
氦气（He）：纯度大于99.995%；
氮气（N2）：纯度大于99.995%；
氩气（Ar）：纯度大于99.995%；
甲烷（CH4）：纯度大于99.995%。
乙炔（C2H2）：纯度大于99.995%。
氨气（NH3）：纯度大于99.995%。
4、技术范围及要求：
实验室气体管道系统的安装及技术描述如下表：
编号 | 分类 | 描述 |
A | 气体设备 | 实验室及气瓶间的泄漏侦测 |
B | 管道配件、阀门 | 从气体高压钢瓶出口到实验室末端接头 |
B.1 | 特殊气体附属管道 | 特气柜用气体排空、吹扫； |
B.2 | 支架及其他 | 管道支架，桥架，管夹，标签，挂牌，铭牌，使用说明等防腐材质。 |
B.3 | 测试 | 管路系统的强度,保压，稳定性。 管道系统的具体测试规范施工规范中的验收内容。 侦测/报警系统的灵敏性，系统稳定性，集成响应度。 |
C | 气体监控 | 1#四层气瓶间低压报警、泄漏报警； |
