| 价格 | ¥ 4800.00 |
| 起订量 | ≥1个 |
好货推荐
| 生产厂家 | 华长（吉林）科技有限公司 | 所在地 | 吉林省长春市 |
| 产品型号 | HC-LM | 是否进口 | 否 |
| 产品标准 | 行业标准 | 产品用途 | 用于检验检查样板线轮廓度 |
| 适用对象 | 地铁、车辆 | 尺寸 | 165×125mm |
| 付款方式 | 对公、微信、支付宝 | 联系方式 | 电话咨询 |
| 售后服务 | 质保1年 | 是否包邮 | 是 |
| 是否定做 | 是 | 发票 | 有 |
| 净重 | 可咨询（kg） |
PRODUCT DETAILS

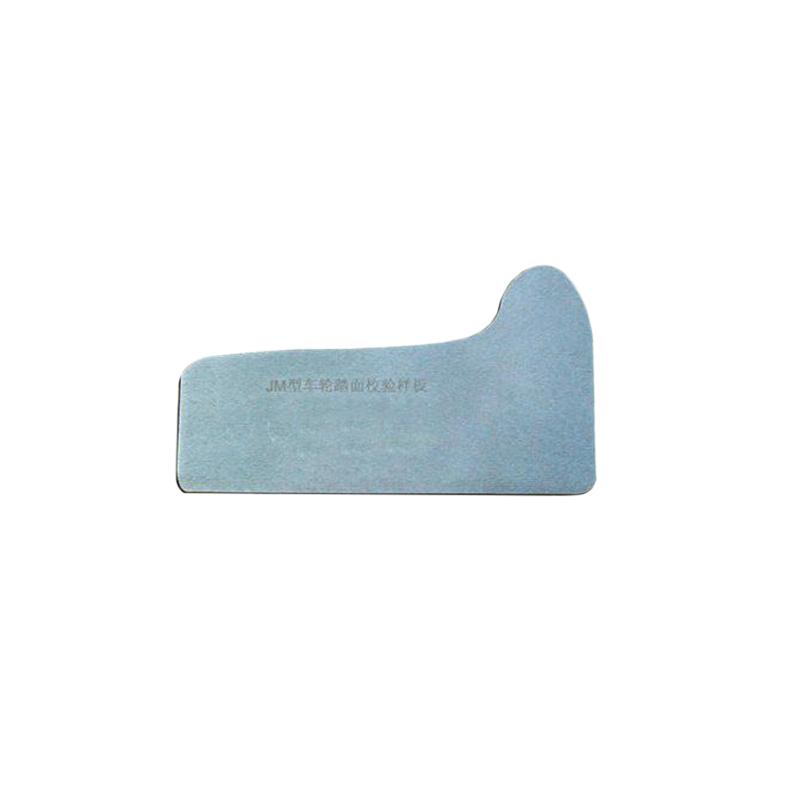

车轮缘踏板检查样板HC-LM产品介绍:轮缘踏面样板分为检查样板、校验样板。检查样板用于检查机车车辆轮缘踏面形状；校验样板用于检验检查样板线轮廓度。
车轮缘踏板检查样板HC-LM产品用途:用于检查地铁工程车辆轮对踏板的标准性。
技术特点:工作面外形轮廓符合TB449规定。锐棱钝表面应进行发黑处理，在模板的适当位置刻上模板名称、标准编号、生产日期和厂家。检查模板，用校正模板校正，局部间隙不足0.1mm。
技术参数:
尺寸：165×125mm
材料: 65Mn/60Si2Mn
工作面硬度: 55~60HRC
表面粗糙度: Ra3.2μm
使用方法:
检查样板
1.将样板置于被测轮上，其标准边与轮(箍)圈内侧面紧密接触，踏板曲线边与轮边或踏板稍微接触，样板平面。
应与轴轴向剖面方向一致
2.用光隙法检查样板轮边踏面曲线边与轮边踏面之间的间隙，也可用塞尺测量间隙的大小。
口校验样板
1.将检测模板与检测模板的标准边缘紧密接触，移动检测模板或检测模板，使轮边踏板曲线边缘稍微接触。
2.用二级塞尺检查样板与检查样板之间的间隙。
检定方法:
根据《机车车辆轮缘踏板样板检定规程》进行检定。
使用注意事项和维护:
1.样板严禁摔碰，以免影响测量准确性。
2.样板使用后要放回包装盒内保管。
