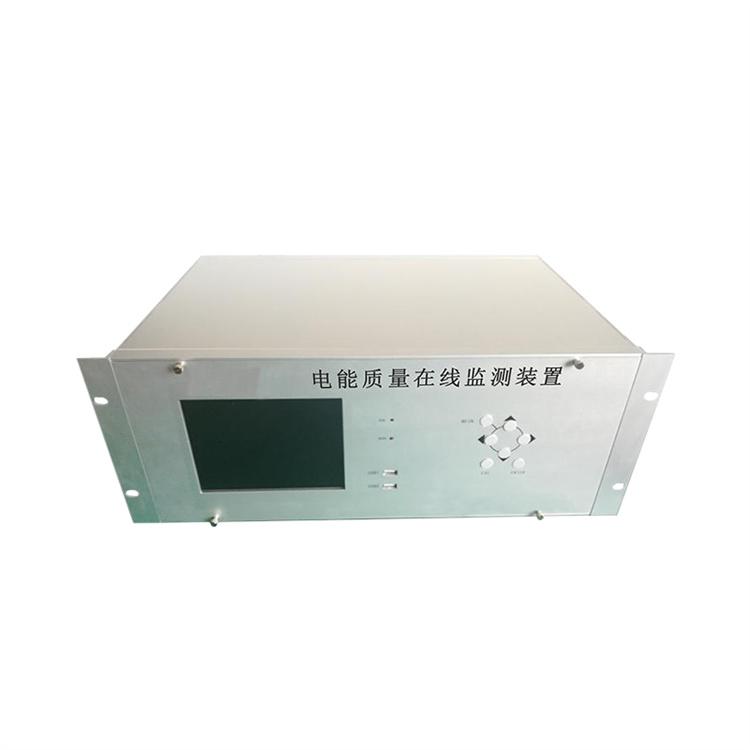

电能质量监测仪EQJ—100概述

是本公司设计制造的新产品。它以数字信号处理器DPS为核心，采用交流取样，集数据采集、通讯、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4V和10KV以上高低压配电系统的电能监测其使用条件：

空气温度：-25℃～+65℃

大气条件：空气湿度在20℃时不超过百分90。

海拔高度：不高于2000m。超过时，向本公司申明，以便提供适应产品。

环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃

电能质量监测仪EQJ—100基本功能

1、数据采集

(1)三相电压、三相电流、三相功率因数；

(2)有功功率、无功功率、有功电度、无功电度；

(3)频率、谐波电压、谐波电流；

(4)日电压、电流大、小值；

(5)停电时刻、来电时刻、累计停电时间；

(6)电压超上、下限、缺相时间；

(7)谐波分析2至19次；

(8)数据存储量2个月。

2、数据设置

（1）PW：密码；

（2）ID：设备编号；

（3）CT：电流互感器变比；

（4）Wp:有功电度；Wq：无功电度；

（5）T：时钟；

（6）U1：过压值；U2：欠压值；U3：电压上限；U4：电压下限

（7）I0：零序超限；

（8）THDu:电压谐波总畸变率超限；

3、数据通讯

（1）实时监测

l三相电压、三相电流、三相功率因数

l谐波、频率

l有功功率、无功功率、有功电度、无功电度

（2）定期采集

l累计数据：三相总有功电度、三相总无功电度、月累计停电时间；

l整点数据：三相电压、三相电流、三相功率因数、谐波、频率、三相有功功率、三相无功功率

4、数据管理

（1）三相电压、三相电流、三相功率因数及其日大值、小值；

（2）三相有功功率、无功功率及其日大、小值

（3）谐波、频率及其日大、小值

（4）电压超上限和超下限时间

（5）15分钟大电流

（6）停电时刻和来电时刻

技术参数

1、基本参数

（1）电源电压：AC220V±20；电源频率：50Hz±5；

（2）取样电压：AC57.7V±20和AC220V±20；取样电流：0～5a

（3）本机功耗：≤15W

2、控制参数

（1）过压保护： 0V～999V，步长5V，出厂预置：245V；

（2）欠压保护：0～999V，步长5V；出厂预置：180V；

（3）谐波电压超限：5.0～20.0；步长0.5，出厂预置：15；

（4）零序电流超限：5.0～60，步长5，出厂预置25；

3、测量精度

(1)电压、电流：±0.5

(2)功率因数、有功功率、无功功率：±1.0

(3)有功电度、无功电度：±2.0

(4)谐波：B级

4、通讯

(1)物理接口：RS232/485

(2)通讯规约：101、CDT\POLLILNG

(3) 波特率：1200bps\2400bps\4800bps\9600bps任选

5、其它

（1）整机性能：符合DL/T721-2000；

（2）抗干扰性能：符合GB/T 15153.1-1998

（3）重量：1.5kg
