实验家具基本要求

一、 基本要求

1. 实验台、药品柜、试剂架等均为全钢结构，部件表面平整光滑、无喷涂层脱落、鼓泡、凹陷、压痕以及表面划伤、裂痕、崩角和刃口等。切割、钻孔和倒角后应去毛刺。各种配件安装严密、平整、端正、牢固、结合处无崩茬或松动。

2. 封板、后背板、组件顶板和底板、组件架构板、门外板、底柜后背板、垂直衬板：1.0mm；

3. 上挡板和连接挡板、角撑板、桌脚、支架、桌脚连接件和延伸架：1.0mm；

4. 抽屉悬浮体：1.0mm；

5. 地脚：ABS塑料套，与钢制螺栓浇筑成一体。

6. 要求化验室家具整体风格统一、颜色做到美观大方。

7. 对于钢制实验室家具的生产投标单位必须符合以下工艺流程要求（本要求针对本标书所有的钢制家具要求，必须严格执行）

8. 剪切: 采用先进的数控剪切机,按工艺图纸要求对原材料进行剪切, 其误差控制在(对角线)正负0.05mm;

9. 冲切: 采用先进的数控冲床,对剪切后的材料按工艺图纸进一步加工, 其误差控制在正负0.05mm;

10. 折弯(成型加工): 为了组装时减少积累公差,采用先进的数控折弯机,保证技术工艺要求, 其误差控制在正负0.25mm;

11. 组装: 采用电流式触点焊接机,亚弧焊机,二氧化碳保护焊机等;

12. 酸洗磷化处理(防锈处理)::酸洗(除锈)----清洗----脱脂(除油)----酸表和(中和)----清洗----表调----磷化----清洗----防锈。

13. 表面喷涂:表层厚度为0.07-0.08mm,通过静电喷涂,所有家具喷涂的粉末要求用阿克苏粉末，以下要求中未注明的喷涂粉末一律选用阿克苏粉末，高温烘烤固化(180度,20分钟),附着力,表面硬度,耐腐蚀性极强,表面平整，喷涂均匀。

14. 厂家应具备以下主要的生产加工设备：剪板、数控冲床、数控折弯、静电喷涂流水线、装配平台；

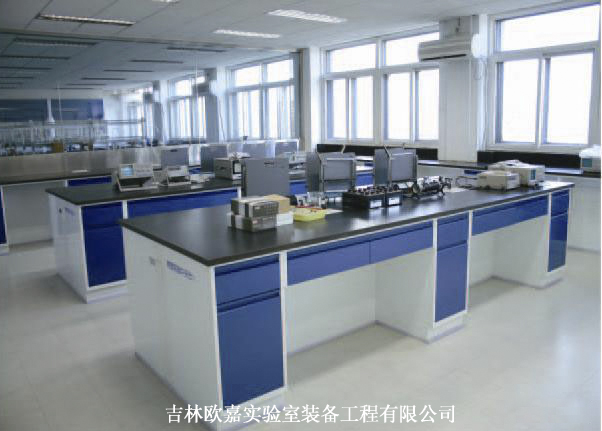

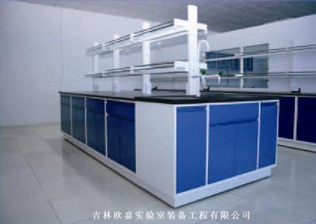

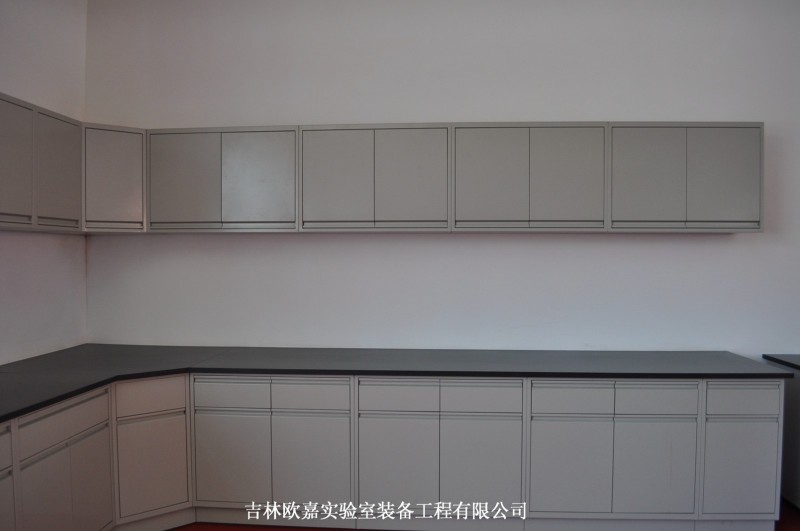

二、实验台要求

包括所有中央实验台、边台、角柜、仪器台等；

1、柜体

全钢结构，上海宝钢1.0mm厚优质镀锌冷轧钢板。

柜体表面经过喷涂≥75um环氧树脂静电处理，对酸碱盐具有良好的防护作用，且耐磨，防潮，耐高温，预成型，预开口结构，无论垂直方向及水平方向其交叉角平面均光滑过渡，无交叠、破裂等现象。

水平过渡交叉挡板应扣住，凹入并隐藏。

柜门后背板可用简单工具方便地拆卸下来以检修管路系统。

铰链需经过喷涂，在＜15°时自动关闭，合资企业品牌。

柜体前部和后部支撑有加强筋，上有隔板调节孔。

承重：不低于350kg/m2。

所有带门的实验柜具内置活动层板，厚度要求为可上下移动，承重≥30kg。

2、柜门

采用双层实体结构设计，钢板表面须经清洗、除油、去锈、磷化等处理，表面经过喷涂≥75um环氧树脂静电处理，对酸碱盐具有良好的防护作用，且耐磨，防潮，耐高温，预成型，预开口结构，无论垂直方向及水平方向其交叉角平面均光滑过渡，无交叠、破裂等现象。

拉手为一体成型一字型结构。柜门和把手钢板表面须经环氧树脂喷涂。

铰链需经过喷涂，在＜15°时自动关闭，合资企业品牌，开合时无噪音，防腐，性能达到国际五金行业标准。

3、背板

为方便管线安装维护。

背板的作用就是将水电气路管线遮盖住。

仪器台配电采用后背板固定线槽和电源插座。

背板为活动式背板，不用工具轻松拆卸。

活动背板采用1.0mm厚镀锌冷轧钢板，表面须经环氧树脂喷涂。

4、抽屉

钢板采用1.0mm厚优质冷轧钢板，抽屉面板与拉手为一体成型结构。抽屉和拉手钢板表面须经环氧树脂喷涂。

滑轨采用进口实验室专用三段式阻尼自吸式滑轨，挂插式结构设计，无铆钉与螺丝钉连接。承载重量≥25kg，耐腐蚀、承重，并保证抽屉拉出2/3，下垂度不大于20mm，抽拉次数大于20万次。

5、台面

使用国际知名品牌12.7mm厚上海威盛亚实芯理化板，抗高温、耐酸碱腐蚀、防潮性能好，强度必须符合实验室仪器使用要求。

需提供原厂或国内总代理授权及相关质量证书和厂家联系方式。

台面必须拼接的，均分后再拼接，接缝处平整，美观。

6、地脚

每个柜体均配有金属调整脚，可自由调节高度10-50mm，保证整个柜体水平良好。

采用ABS塑料套，与钢制螺栓浇筑成一体，螺杆必须经镀镍处理并且具备箱内调节功能。套内有橡胶减震垫、承重好、防滑、防潮，耐蚀。

7、插座

插座采用乳白色的10A、16A三插万用防溅实验室专用插座，插、拔插头容易。

插座要求三孔和两孔的插头拔插容易，每个插座间距要允许欧标的最大插头并排插入；

品牌：现代西门子（或其它同等质量品牌产品）

插座配备为1米边台3个，1米仪器台4个以上。

插座的位置要求美观、安全、大方、人性化设计，方便维修和使用。

岛型电源插座盒：无试剂架的实验台全部采用单面双联岛型电源插座，间隔为每米一组；（中央台为背对背整体一组），有试剂架的实验台电源安装在试剂架的功能柱上。

线路敷设：中央台内部导线采用阻燃护套线敷设，进线处安装一个16A、单相、三眼扁插头、插入墙上预留的插座。

所有的实验室实验台的插座由中标方给予连接安装，直至正常使用为准。

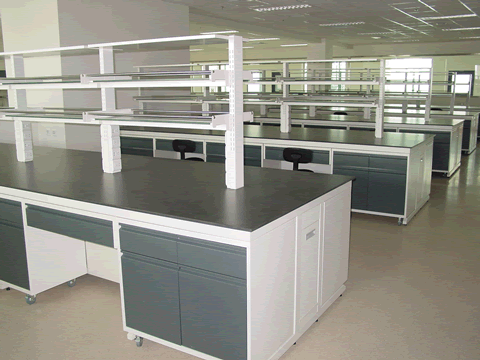

8、试剂架

全钢支架，立柱采用1.5mm优质冷轧钢板折弯焊接而成，表面经优质环氧树脂粉末喷涂防腐处理；

托板架：采用钢制托架，钢质层板及托架表面均进行酸洗、磷化、环氧树脂喷涂处理，整体美观，跨度合理，高度可自行调节。

两层可调节，层板材质为磨砂玻璃，承重满足最大要求。

带有不锈钢或防腐蚀喷涂的挡杆，防止物品掉落，方便拆卸并保证稳定。

所有部件表面处理和须环氧树脂喷涂。

多功能防溅插座安置在试剂架上每隔1米安装五孔插座和网口终端，均匀分布。

试剂架最长跨度不允许超过1400mm，最小跨度不低于900mm，用于中央台的宽度大于400mm，用于边台的宽度大于300mm。

9、滴水架

试剂架靠近中央台水柜的一侧设滴水架。

材质为高密度PP一体成型。

底部托盘设排水孔，滴水棒可拆卸，方便使用。

品牌：台雄

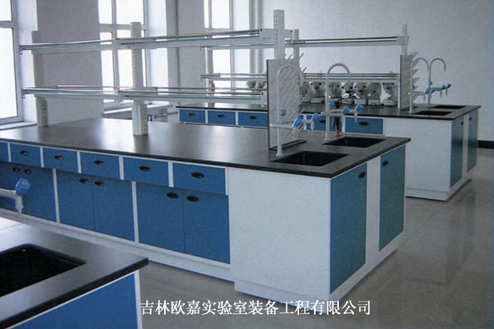

10、中央台水盆、边台水盆

水柜的柜体、柜门、台面等其他要求与室验台3.1的要求相同

台面边缘打止水线。

水槽：采用实验室专用黑色环氧树脂水盆，6mm厚一体成型，并与台面做无缝连接处理，不易藏污纳垢、不易老化；有弹性，对玻璃器皿起到保护作用；接PP防臭返水弯，防腐蚀，防阻塞功能，并易于拆卸。其内并附有PP滤水垫片，PP或不锈钢滤水提笼及塑料止水盖。附PP材质组合式水槽落水头堵臭装置（Bottle Trap），具有过滤效果及堵臭功能。

品牌：台雄

排水管：直径50mmPP材料，防臭弯设计，耐酸碱腐蚀。品牌：台亚等。

挡水板：设置挡水板，高度150mm，材质要求和台面一致，固定牢固。

11、水龙头

进口专用化验室白色铜制一体成型三联鹅颈水龙头、冷热水龙头、纯水龙头，耐腐蚀、耐热、防紫外线辐射，陶瓷阀芯。

高密度PP开关旋钮，人体工学设计，手感舒适鹅颈管可360o旋转。

使用寿命开关50万次以上，设三联鹅颈水龙头、冷热水龙头。

主体材料为铜制，实验室专用陶瓷内芯单口水龙头表面为环氧树脂喷涂，耐酸碱腐蚀，坚固耐用，密封性能优良。

水龙头冷热水的接入，采用不锈钢丝编织水龙头进水软管连接，连接工作由投标方完成。

符合ASHRAE（美国采暖、制冷与空调工程师学会）标准。

品牌：台雄

11、 通风柜

台面：采用20mm厚斯瑞克陶瓷台面，耐高温达到500摄氏度以上、耐磨、耐刻划，抗腐蚀能力强，无辐射、不易老化。

柜体：采用1.2mm厚优质宝钢冷轧钢板，经过数控冲压，数控折弯，酸洗磷化，表面环氧树脂静电粉末喷涂（阿克苏），柜门双包并填充蜂巢板。上罩体内无裸露螺丝钉。下柜体要有补气装置。并配有补风系统设计。柜门为双层结构，中间需要用蜂巢板填充，减低噪音增强抗冲击性。

铰链：与实验台相同，需要进行环氧树脂喷涂防腐处理。

内衬板及导流板：采用6mm厚进口耐酸碱抗倍特板，三级导流设计，可根据实验内容的气体比重调节导流板的角度，更快排出有害气体。

视窗玻璃：采用6mm厚钢化安全玻璃。

工作门平衡系统：配有负重块、滑轮、铰链等装置，平衡系统可使工作门不费力自如升、降以及能够稳定停留在任意高度位置

配重：钢丝有PVC包塑，防腐蚀；升降自如，无噪音，视窗可悬停任意位置。

导向装置：工作门导向装置采用抗腐蚀的聚氯乙稀材质制造；

插座：与实验台要求相同，并配有漏电保护装置，配有不少于2个220V/10A三孔电源插座，安装于柜体外部侧壁上，可供使用；。

水盆及龙头：与实验台要求相同。

控制面板: 采用安全的触摸式薄膜开关。

排气罩：采用冷轧钢板喷涂环氧树脂粉末，耐腐蚀，密闭性好。

照明：采用防爆功能隐蔽式安装，30W日光灯，照明亮度400LUX。

按照用户要求配备水槽和给排水管，阀门为针型铜质阀门，安装于柜体外部侧壁上，阀门出水管安装在柜体内部，可操控柜体外部侧壁上的阀门把手开/关水阀；

按照用户要求配备气体管路及阀门，阀门为针型铜质阀门，安装于柜体外部侧壁上，阀门出气口安装在柜体内部，可操控柜体外部侧壁上的阀门把手开/关气阀；

12、药品柜、排风药品柜

全钢结构，上层透明玻璃开门，分三层；下层透明玻璃开门，分两层。

材质采用上海宝钢或首钢厚度为1.0mm冷轧钢板，采用环氧树脂静电粉末喷涂，喷涂均匀，抗腐蚀性能强。

柜体内的层板可上下调节，层板厚度为1.2mm;

门为双层结构，内外层均防腐蚀及撞击，中间带有隔音层。

铰链需经过喷涂，在＜15°时自动关闭，合资企业品牌，开合时无噪音，防锈、防腐，性能达到国际五金行业标准，10万次开合不变形。

与柜门一体成型折弯拉手。

备注：排风药品柜需预留排风口及进风百叶；

排风药品柜必须要与排风管道连接完整。

13、原子吸收罩

规格材质：规格400*400mm；采用厚1.0mm，304#不锈钢制作

导风管：采用1.0mm以上不锈钢制作，上配手动调节阀，开启度0-180度，可调节风量；

接口：于固定风罩上方直管段处须预留内建式手动调风碟阀及排风接口，排风接口与排风管道衔接，排风接口应为法兰型接口；现场排风管道应提供一适当尺寸的安装接口以连接固定风罩的排风接口；

风量：300-600m3/h，排风接口管径应配合风量设计，须保证管内风速≤6m/s；

安装：吊装，固定基座上应各提供一个排风接口及抽气接口，排风接口与排风管道衔接。
