500W光伏离网系统方案

客户的用电需求：照明20W灯具3盏，平均每天工作5小时，电视机50W，平均每天工作4小时。地点为内蒙内某牧民家。

需求分析：负载总功率为110W，都为阻性负载，平均每天用电为0.5度。

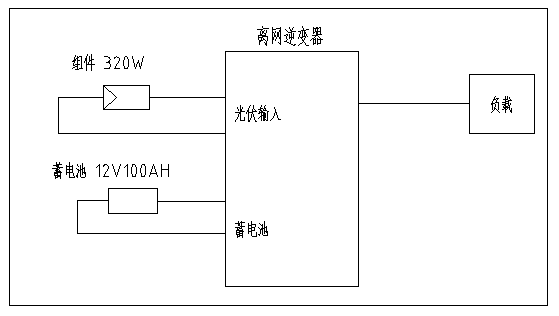

设备选型：根据负载的类型和功率，选用12V20A的PWM控制器和500W修正波逆变器，组件采用一块320W的单晶组件，蓄电池采用一块12V100AH的铅酸蓄电池。控制器、逆变器和蓄电池做成一体化柜子，方便携带。

5kW光伏离网系统方案

客户的用电需求：照明200瓦每天工作6小时，冰箱50瓦每天工作24小时，两台一匹空调工作12小时，电视机50瓦每天工作10小时。还有洗衣机，台式电脑，电饭锅，电风扇等家电，客户安装地点在四川凉山。

需求分析：首先统计负载总功率：照明200W、冰箱50W、空调1500W、电视机50W、洗衣机算300W、台式电脑200W、电饭锅1200W、电风扇100W，总计3600W。再统计每天用电量：照明1.2度电、冰箱1.3度、空调5度、电视机0.5度、洗衣机算1度、台式电脑0.5度、电饭锅1度、电风扇0.5度，平均总计11度，大部分用电都是在晚上，约8度左右。

系统设计：负载总功率为3.6kW，因此选用5kW功率的逆变器，给空调启动留有余量；四川凉山光照条件较好，平均每天算4小时，设计选用3.8KW的组件，平均每天能发电15度，离网系统效率较低，一般约0.8，平均每天可用电12度，因此基本上可以满足99%以上的用电需求；蓄电池设计为10度电，满足正常天气的用电需求，因为客户预算有限，不考虑阴雨天和冬天光照不好的天气情况。

设备选型：选用古瑞瓦特SPF 5000ES控制逆变一体机，输出功率为5KW，组件采用10块单晶380W的组件，采用8块12V150AH铅酸蓄电池。

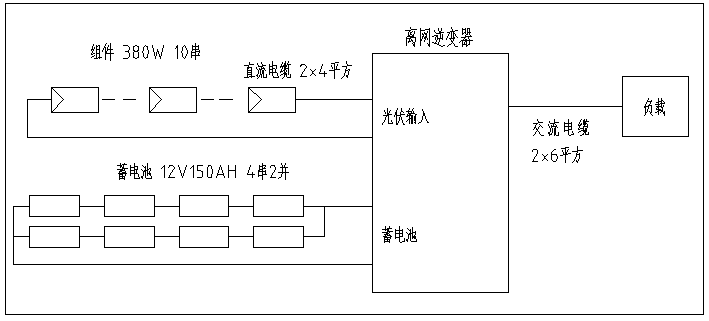

电气方案：10块组件全部串联，接入逆变器光伏输入端，8块12V150AH铅酸蓄电池，采用4串2并的方式接入逆变器的蓄电池输入端。电气图如下：

12kW光伏离网系统方案

客户的用电需求：照明300W每天工作18小时，冰箱50W每天工作24小时，2台3匹空调每天工作20小时，电视机50W每天工作6小时，1.5kW水泵每天工作1小时。还有台式电脑，电风扇等家电，客户安装地点在广西桂林，是一个小型商店，白天用电量较多。

需求分析：负载总功率约为8kW，其中感性负载为5kW，调用客户的电费清单，夏天用电量较多，约为40度，冬天约为20度。

系统设计：考虑到用户多数是感性负载，逆变器选用工频隔离控制逆变一体机，组件设计为11kW，夏天能发40-50度电，冬天能发20-30度电，基本满足客户需求，蓄电池采用20度电。

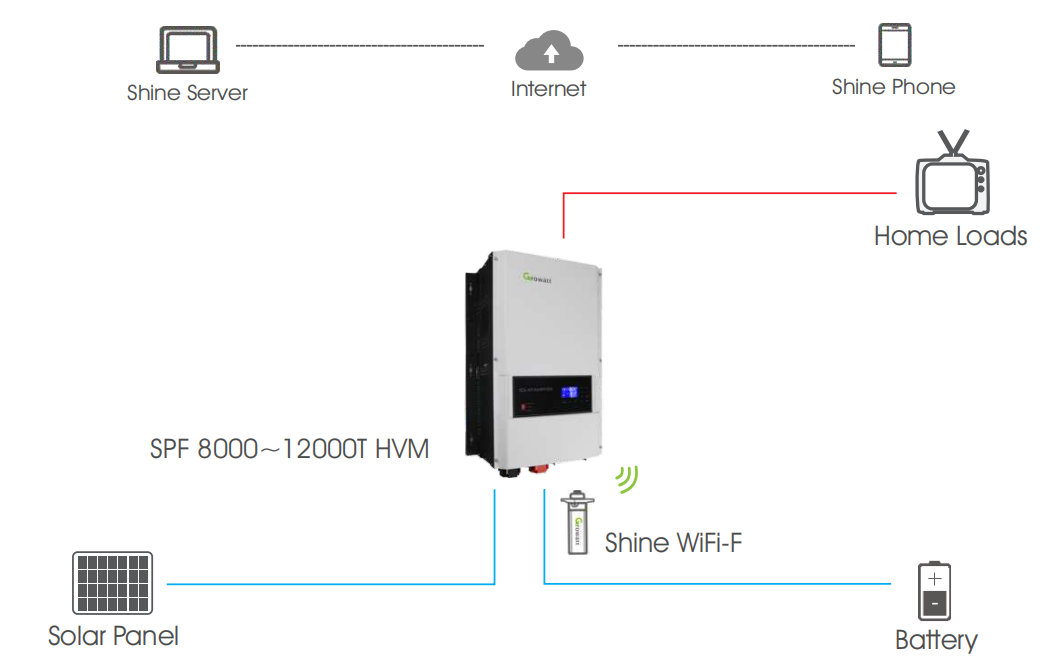

设备选型：选用SPF12kW HVM 控制逆变一体机，该逆变器支持光伏7kW接入，因此加一个48V100A光伏控制器，组件为33块340W，总功率约为11kW。采用12V200AH蓄电池12块，总容量为28.8度。

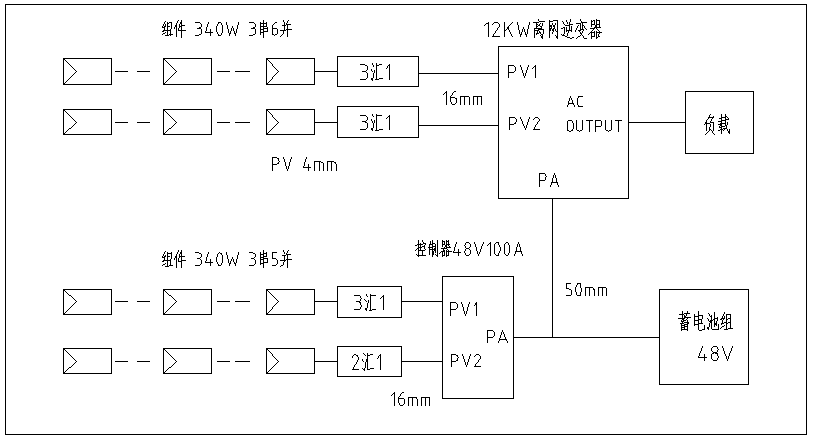

电气方案：组件18块接入逆变器，3串6并，15块接入光伏控制器，3串5并，蓄电池12块，采用4串3并的方式。电气图如下所示：

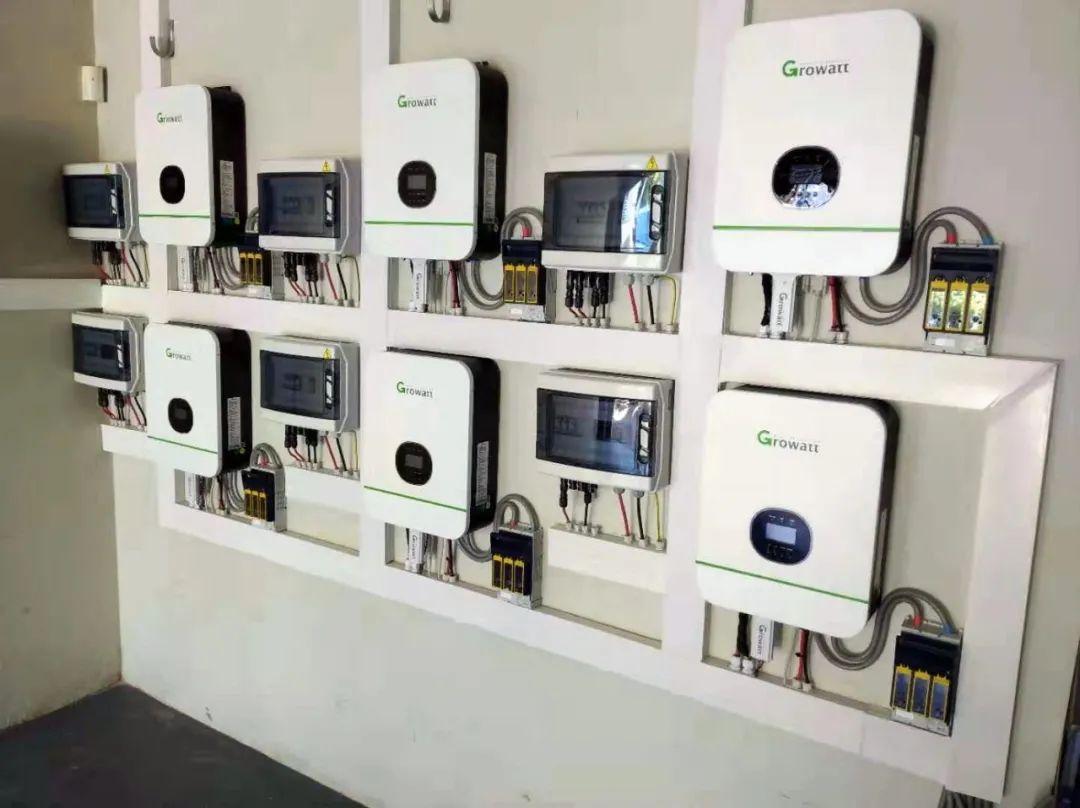

目前，本公司与深圳古瑞瓦特全面合作推出小型户用离网储能光伏发电系统，拥有全系列离网逆变器，离网案例遍布澳洲、非洲以及欧洲等100个国家和地区。
