| 价格 | ¥ 12000.00 |
| 起订量 | ≥1台 |
好货推荐
| 生产厂家 | 华长（吉林）科技有限公司 | 所在地 | 吉林省长春市 |
| 产品型号 | 25HZ | 是否进口 | 否 |
| 产品标准 | 行业标准 | 产品用途 | 现场测量电压、电流和相位 |
| 付款方式 | 对公、微信、支付宝 | 联系方式 | 电话咨询 |
| 售后服务 | 质保一年 | 是否包邮 | 是 |
| 是否定做 | 是 | 发票 | 有 |
| 净重 | 可咨询（kg） | 特点 | 高精度、低成本 |
| 操作方式 | 手持式双通道 |
PRODUCT DETAILS

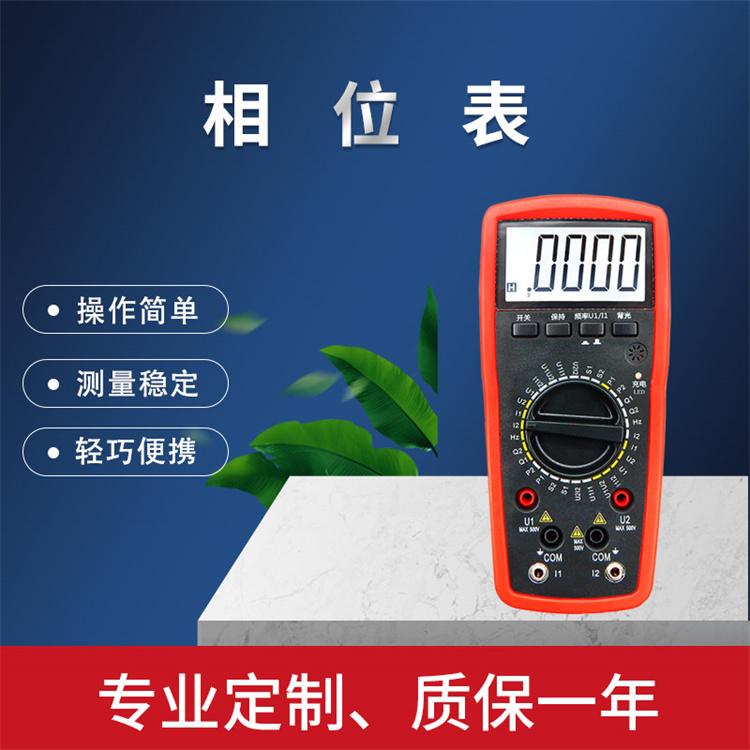

相位表25HZ简介：
相位表25HZ是高精度、低成本、手持式双通道输入测量仪器，专门用于现场测量电压、电流和相位。使用该仪表，可以方便地在现场测量U-U、I-I和U-I之间的相位，可以区分电感和电容电路的相序以及三相电压，可以检测变压器的接线组，可以测试二次电路和母线差动保护系统，可读出差动保护CT组之间的相位关系，并可检查电度表的接线。钳位电流互感器用于输入被测电流，因此在测量过程中无需断开被测线路。测量u1-u2之间的相位时，两个输入电路完全绝缘和隔离，因此完全避免了因可能的误接线而导致被测线路短路和测量仪器烧毁。
相位表25HZ用途：
除了直接测量交流电压值、交流电流值，双电压间、双电流间、电压与电流间的相位和工频，该数字双钳位相位电压表还具有其他测量和判断功能。
1.感应电路和电容电路的判断从U1端子输入被测电路的电压，通过卡钳（钳式电流互感器）输入I2插孔的电流，测量其相位。如果被测相位小于90°，则电路为感应电路；如果测量相位大于270°，则电路为电容性。
2.测量来自U1端子的三相电压相序输入UAB（或UAO）电压和来自U2端子的UBC（或UBO）电压，以测量其相角Φ。如果Φ=120°为正相序；如果Φ=240°为负相序。
3.检查变压器接线组别国内电力变压器采用Y/yo-12、yo/Δ-11、Y/Δ-11三种接线组别。当采用y/yo-12连接方式时，UAB与UAB同相，测量其相角为0°或360°；当使用yo/Δ-11或Y/Δ-11时。连接时，UAB与UAB的相位角为30°，即UAB比UAB相位超前30°（针脚a和B代表高压绕组端，a和B代表低压绕组端，o代表中性连接）。
4.三相两元件有功电能表接线正确性判断。
考虑电流进出口和三相电压相序，共有48条进线组合；48项中只有两项是正确的，另外46项是错误的。使用该仪器可以方便地读取和测量相位关系，判断两种接线是否正确，即测量UAB和IA之间的相位角是否等于Φ1。UCB和IC之间的相位角等于Φ2，Φ1-Φ2=±300°。
5.现场估算和判断电能表的运行速度。
根据公式计算理论时间：T=3600n/NP（秒），确定运行中的电能表是快还是慢。
其中p为测量过程中电能表增加的功率（kw），P=uicosΦ；
N是电能表的常数（R/kWh）。
N是计算理论时间所需的转数。
T是理论时间。
电能表的速度由T-T确定。T是电能表转到N圈时所需的实际时间。
