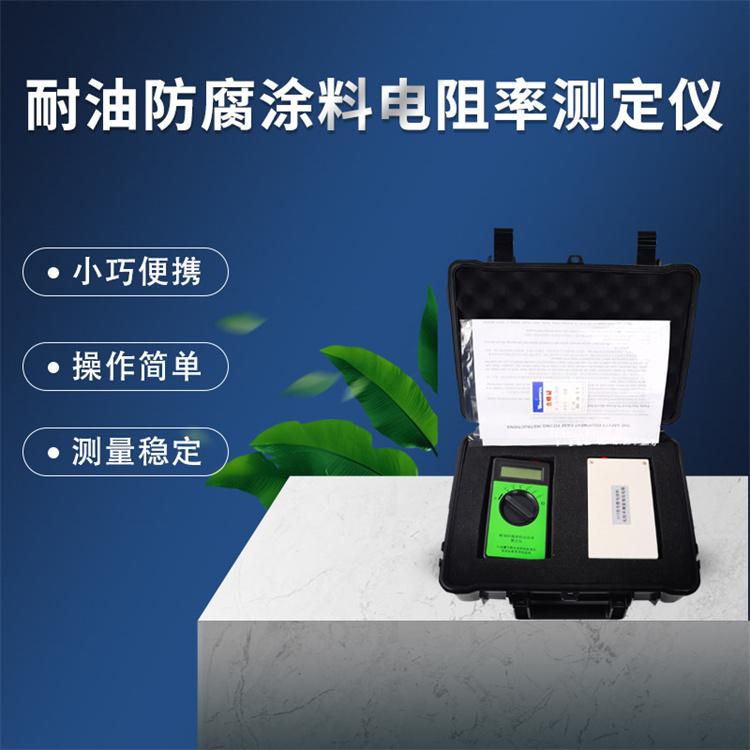

耐油防腐涂料电阻率测定仪YFT-2014产品介绍

是我国中石化石油罐导静电涂料检测国家标准管理组为规范我国执行国家标准GB/T 16906-1997“石油罐导静电涂料电阻率测定法”而专门设计制造的规范仪表。现为了配合执行2008年国家标准GB50393-2008“钢质石油储罐防腐蚀工程技术规范”的需要，把2006年定型的YFT-2006型耐油防腐涂料电阻率测定仪高量限从12次方欧姆升级提高到13次方欧姆，2014年改进为：YFT-2014型。

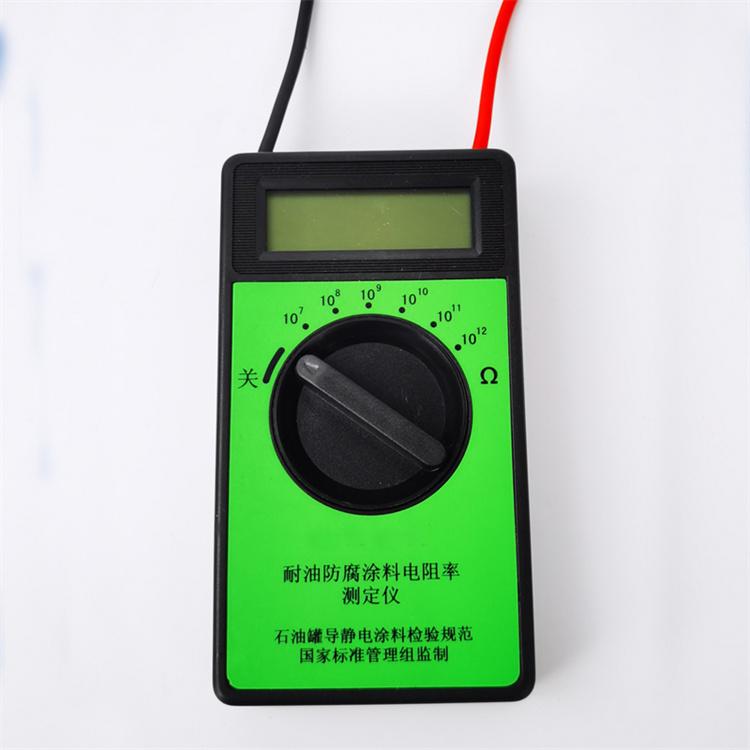

本仪表它采用我国鉴定的G88型数字兆欧表主机经过改造升级，配上符合GB/T 16906-1997技术规范要求的表面电阻率电ji组成。用于规范我国石油管道、石油罐体表面耐油防腐涂层的电阻率测定。它也可适用于其它行业各种导静电产品、材料、油漆涂层的电阻率测量。本仪表测试电源开路电压为500V，短路电流0.5mA，表面电阻率量限1×105Ω~2×1013Ω。

本仪表由我国‘石油罐导静电涂料检测规范国家标准管理组’提出与监制，由我国静电仪表研制专家设计、直接制造。

耐油防腐涂料电阻率测定仪YFT-2014技术性能

1、测试电源:

开路电压：500V±10

短路电流：0.5mA

2、表面电阻率测量准确度:

量  程 测 量 范 围 准 确 度

107Ω 0.20-19.99×107Ω     ±10

108Ω 0.20-19.99×108Ω

109Ω 0.20-19.99×109Ω

1010Ω 0.20-19.99×1010Ω

1011Ω 0.20-19.99×1011Ω

1012Ω 0.02-19.99×1012Ω ±20

3、测量电ji结构与常数：

电ji由距离1cm，长10cm两条宽4mm厚度3mm的平行导电橡胶，安装在高绝缘工程塑料盒上；电ji常数：10。（和方电ji比）

其它特性

1、三位半液晶显示器,zui大显示19.99；

2、超量限提示:

超上限时zui高位显示‘1’,其余后三位不显示；

低于下限或读数无效时声响报警；

3、电池欠压时显示欠压符号；

4、供电由内装6f22型9V叠层电池一节.约可测量工作1000次以上；

5、工作环境:

温度0~40°C,相对湿度:20~90

6、存储环境:

-15~40°C, 相对湿度:<70

7、主机外形尺寸:130×70×24mm。

8、电ji盒外形尺寸：130×80×32mm。

9、主机重量:200g(包括电池).

10、主机、电ji盒、防潮箱等总重量约：1.3kg

原   理

本仪表采用平行的两条电ji有效长度为10cm，相距为1cm的导电橡胶条固定在高绝缘工程塑料上，成为电ji常数为10的表面电阻率测量电ji，以此电ji压到被测量的涂层表面，然后以数字兆欧表原理的主机来测量涂层的表面电阻，并按电ji常数后以表面电阻率的读数显示。
