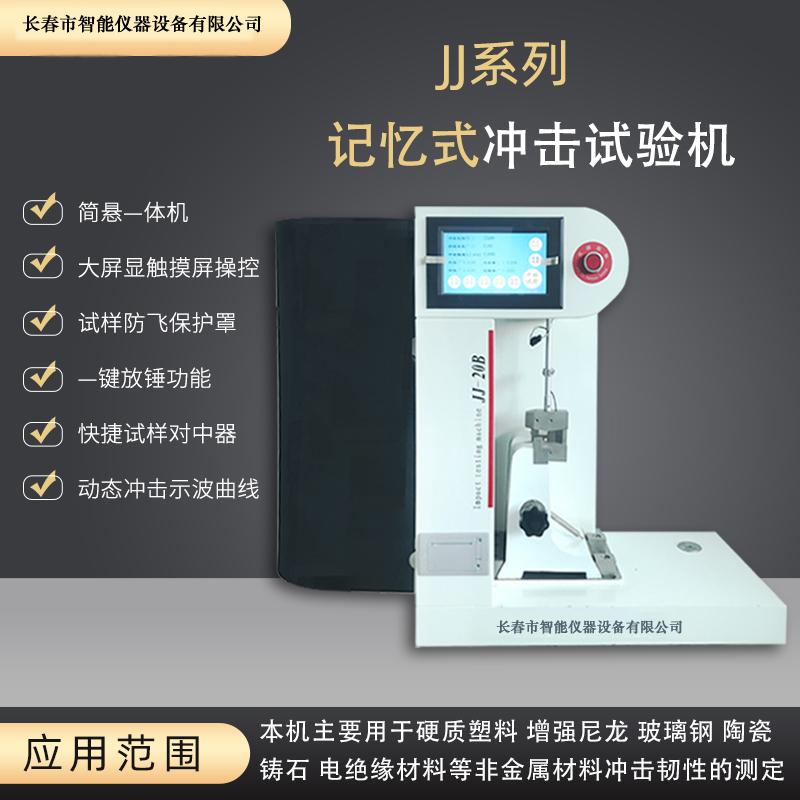

应用范围：计算机控制动态冲击试验机采用大规模集成电路设计，产品智能化、数字化；具有更高可靠性的科研型和工业性于一体的材料检测试验仪器。是简支梁冲击试验、悬臂梁冲击试验于一体的结合型检测设备，是材料生产厂家、质量监督部门、科研单位、教学、企业实验室和研究所进行新材料研究必备检测仪器。

优势: 计算机控制摆锤式冲击试验机是为国家电化学测试分析中心研制的一种冲击机。

商品描述:

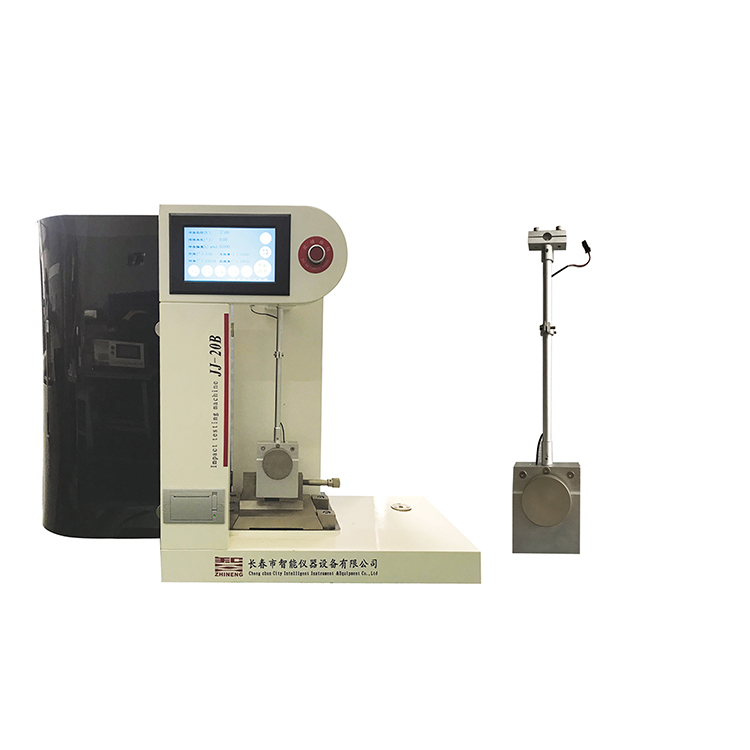

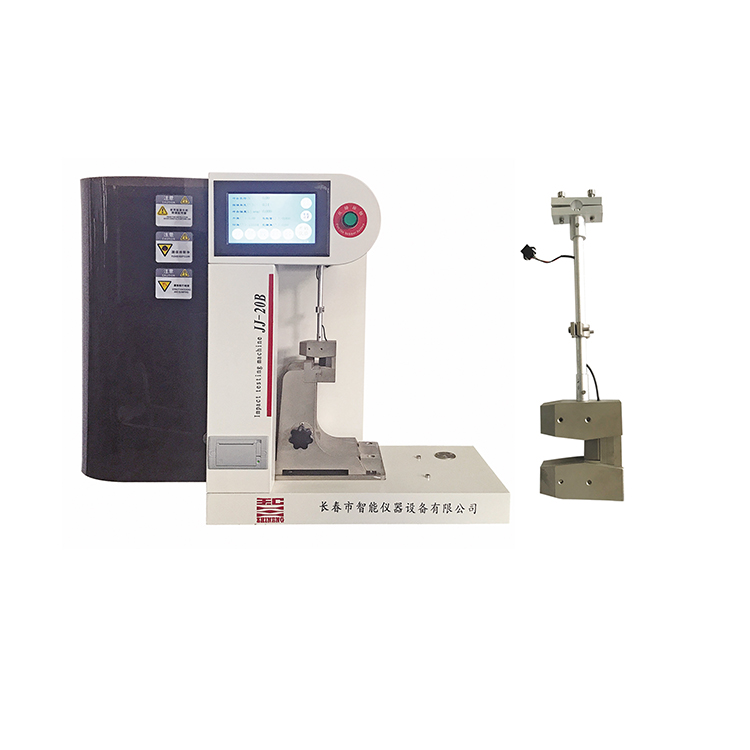

1. 本冲击试验机是一种能瞬时测定和记录材料在受冲击过程中的特性曲线的一种新型冲击试验机。本机通过更换摆锤和试样底座，可实现简支梁和悬臂梁两种形式的试验。

2. 被冲击的试样在受锤冲击的瞬间，通过高速负荷测量传感器产生信号，经高速放大器放大后，由A/D快速转换成数字信号送给计算机进行数据处理，同时通过检测角位移信号送给计算机进行数据处理，精确度高。

3. 分辨率由高精度编码器的10000个格点采集，分辨率达到1/65536。

4. 角度值可由计算机直接显示，精度为0.001°

5. 试验数据由计算机自动计算，并将最终结果“冲击功”和“冲击强度”显示出来，可连续打击10次，计算平均值。

6. 冲击的过程以曲线方式显示，（动态力学曲线及冲击强度曲线）交叉同步显示，真实的反映了冲击过程中高分子材料的撕裂过程及分子变化情况；

7. 本仪器是在符合国家标准的冲击结构的基础上，加装高速角位移监控系统和力检测传感器和放大器，经计算机高速采样，数据处理，可显示N-T和J-T曲线，数据存盘，数据报告打印等。

8. 双功能曲线对比显示，集中打印和分立打印功能，方便用户对比分析；

9. 具备冲击强度点分析和力学撕裂点分析功能；

10. 多种的数据显示及换算功能；

11. 采用单片机大触摸屏控制，可与计算机通讯地，实现即插即用功能。

12. 具有软件自动放锤和电动放锤功能。

详细参数

1. 冲击能量： 2J/4J（简支梁）；2.75/5.5J(悬臂梁)

2. 采样速率：10us

3. 分辨率：16位

4. 负荷测量精度：≤1%

5. 冲击刀夹角：30°

6. 摆锤力矩：简支梁2.1436N.m、1.0718 N.m、0.5359 N.m

7. 悬臂梁2.9474N.m、1.4737 N.m

8. 摆锤预扬角：150º

9. 简支梁：

1) 冲击速度：2.9m/s

2) 摆轴中心至试样中心的距离：230mm

3) 刀刃夹角：30°

4) 刀刃圆角半径：2mm

5) 支座圆角半径：1mm

6) 支座前角：5°

7) 支座后角：10°

8) 支座跨距：40、60、70mm

9) 试样类型及尺寸（长×宽×厚）mm³：80×10×4mm、50×6×4mm、120×15×10mm

11．悬臂梁：

1) 冲击速度：3. 5m/s

2) 摆轴中心至试样中心的距离：335mm

3) 刀刃夹角：75°

4) 刀刃圆角半径：0.8mm

5) 刀刃前角：5°

6) 刀刃后角：10°

7) 试样类型及尺寸（长×宽×厚）mm³：

80×10×4mm

63.5×12.7×12.7mm

63.5×12.7×6.4mm

63.5×12.7×3.2mm

      12．电源：220V
