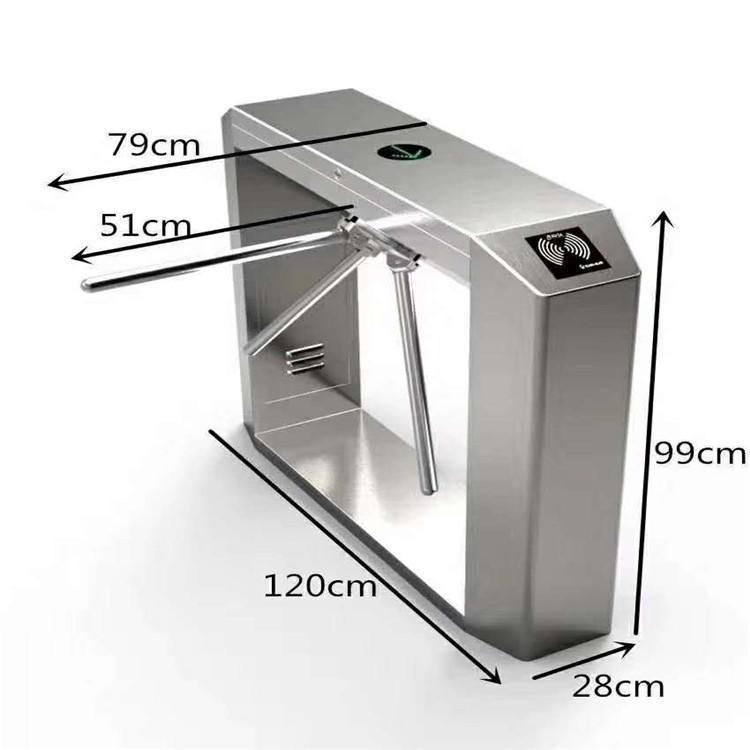

    桥式斜面圆弧三辊闸C4004D

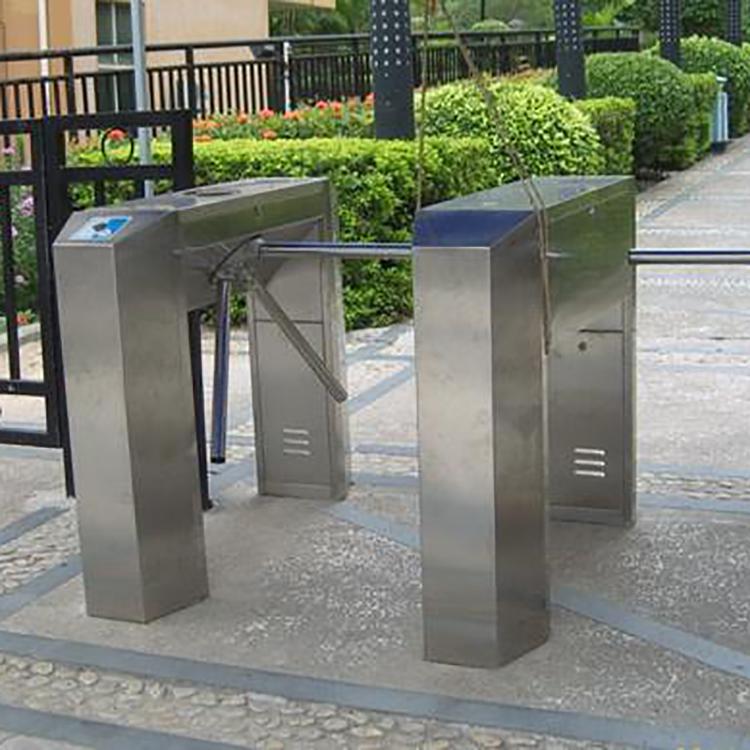

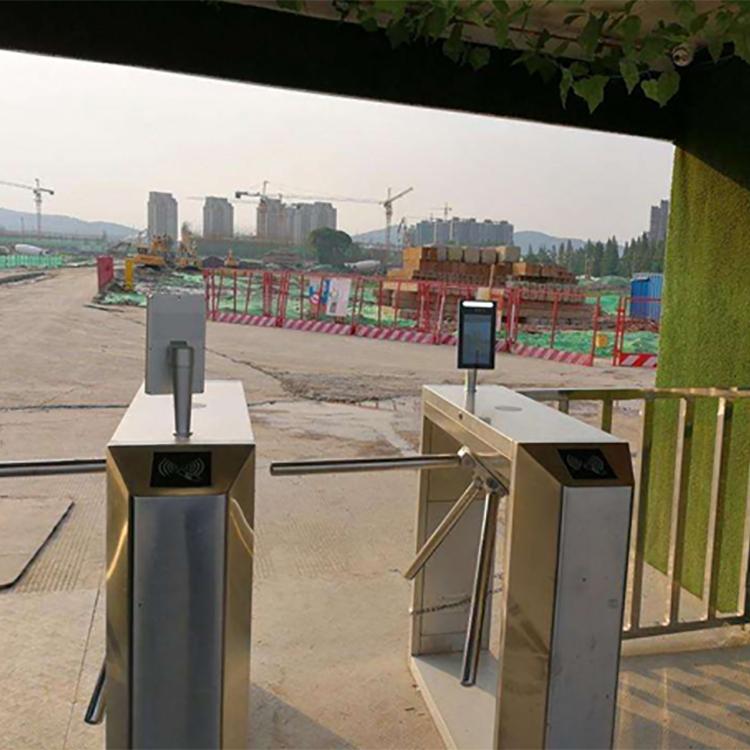

    三辊闸又称三棍闸，是通道闸的一种，最初从国外引进，英文名叫“TripodTurnstileSeries”是人流通道的出入口智能控制终端设备。专用于人员出、入口需要进行安检或控制的通闸，如饭堂、宾馆、写字楼、博物馆、体育馆、俱乐部、地铁、车站、码头、旅游景点等场所。

适用范围

    三辊闸适用于需要行人有序通行的各类公共场所，如景区、展览馆、电影院、码头、火车站、汽车站等需要验票的场所；工厂考勤、饭堂消费、高尔夫球场、月卡休闲中心等需要授权进入的场所；电子厂防静电控制区、需要识别人脸、识别指纹等保安措施严密单位等。

    ARM内核微处理器(ARM内核,可迅速达到客户的个性化功能要求); 整机无棱角设计，防止意外碰撞时对人身的伤害，确保行人通行安全;全不锈钢外壳、机箱内部构件采用全部防腐处理，经久耐用;易控制，好维护，方便管理;兼容主流读卡器或识别系统;人员通行速度约20人/分钟（正常）30人/分钟（快速）,可单向或双向通行;真正意义上的TCP/IP;

产品特点

    1、合金铝或不锈钢的全防雨箱体，相对于通功能的翼闸摆闸等人行通道设备，三辊闸更加物美价廉。

    2、具有个性化的安装界面（如读卡器、指示灯安装等），保证系统集成商的控制闸机设备在安装时简单、方便。

    3、三棍转闸机的机芯有自动调节液压减震器，使用三棍闸操作时，声音很小、无冲击、闸杆自动减速回中。机芯表面是用黄色重铬酸盐电镀。

    4、可编用闸机控制、一个或二个方向控制（由用户设置）。

    5、底座用膨胀螺栓固定。

控制接口

    －二路干接点（域电平）控制信号输入对进出方向的电磁铁（域电机）及合法信号灯进行控制。

    －二路干接点（域电平）状态输入对非法信号灯控制。

    －一路继电器输入对闸机远程落杆控制。

    －二路高低电平闸机计数信号输出。

闸机机芯

    1、机械闸机机芯是指用闸机在解除控制后三叉杆需要人力推杆放行；放行后另一根杆通过机芯的液压减震装置后停留在水平位置，需要再次解控后才能放行。推杆只需要0.5Kg的推力。

    2、电动机芯是在闸机内配置了一个电机，闸机解除控制后，三叉杆会向前移动一个角度，当行人再次接触到三叉杆后，电机会主动转杆，直到另一根杆回到水平位后完成整个放行动作。

三辊闸三辊闸功能

    1整个系统运行平稳,噪音小;

    2具有断电落杆,通电自动上杆功能;

    3具有器件及线路自检功能,方便维护;

    4具有时间保护功能;

    5具有通行指示功能;

    6具有自行保护,自动复位功能；

    7可与多奥停车场\门禁\考勤\梯控\消费\等智能一卡通.

全自动三辊闸：

    又称电动三辊闸，配置有一个电机，闸机的全部运作由电机带动完成，同时在上电时候由电机带动闸杆转动，实现通电自动上杆，非常方便使用。

半自动三辊闸：

    配置一个电机或两个电磁铁，控制进向和出向锁定和解锁，授权通行后，电磁铁带动解锁臂解锁，释放闸杆可以单向转动，用户即可轻推闸杆通过通道。半自动三辊闸设计防反转功能，可以有效地防止行人逆行。

    手动三辊闸：纯机械无配置任何电气设备，用户只需用手轻轻推动闸杆，就可以通过通道，无需刷卡，自动定位、复位系统，控制单方向自由通行，另一个方向锁死禁止通行。
