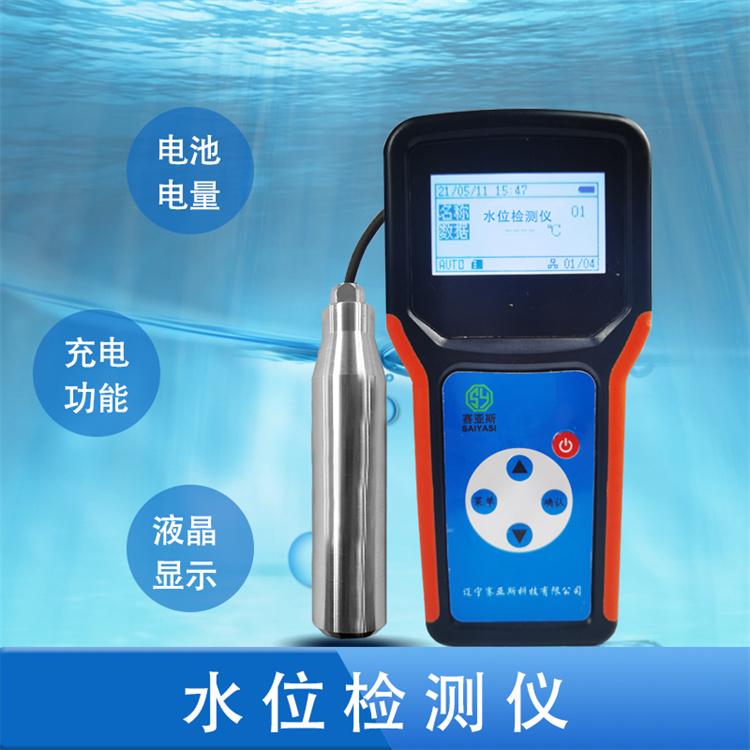

便携式水位检测仪

产品介绍：

这是一种测量液位的发射机，其原理是所测的静压与液体的高度成正比。"P=ρgh(P：静水压：液体密度h：液体高度)。用隔离敏感元件测量液体静压P，转换处理电路将已知密度p和g(9.8m/s^2)转换为液高h。通过温度补偿和线性校正电路，将液体高度转换为4-20mA或0-10V标准电信号输出。本产品采用一种特殊的防水通风电缆，使压力隔膜的背压腔与大气良好地开启，测量液位不受大气压变化的影响。此外，专用不锈钢密封壳与电缆相连，可长期用于与发射机结构材料兼容的液体中。

采集仪功能及特点

1.可任意配置十几个种类有线传感器或无线传感器测量准确与方便；

2.低功耗设计，增加系统复位保护功能，防止电源短路或者外部干扰而损坏，避免系统死机；

3.采用液晶屏显示，可以显示当前时间，传感器及其测量值，电池电量，语音状态，GPS状态，网络状态，TF卡状态等；

4.大容量锂电池供电，并且有电池过充和过放保护功能；

5.设备充电须用专配的电源充电，适配器规格8.4V/1.5a，充满电需约3.5H；充电中适配器为红灯，充满为绿灯。

6.采用USB接口与计算机进行数据通讯，可以导出数据、参数配置等操作；

7.大容量数据存储，配置TF卡无限存储数据；

8.配有上位机，可通过USB将TF卡中的数据导入到PC端软件中，实现数据查看分析，数据报表，云端同步等功能。

9.环境信息参数提示设置简单、快捷；

10.界面里有网络（GPRS）开/关手动选项；

11.有线RS485通讯，传感器通讯电缆远可以达到100米；

12.无线传感器通讯直线距离200米，如果中间有遮挡物，视遮挡物大小而定。

技术参数

1、主机技术参数

工作电源：    7.4V锂电池供电

工作电流：    待机功耗3mA，其他功耗根据配置而定；

重   量：    400g；

尺寸（长×宽×高）： 180mm×100mm×35mm；

环境温度：    -40℃～80℃；

相对湿度：    ≤95RH；

存储数据量：   根据存储决定如果配置4G TF卡，可存储200万条数据以上，可充分满足用户需求；

坐标精度：              3位小数，±0.05分(≤50M)；

E: 0----180°           N: 0----90°；

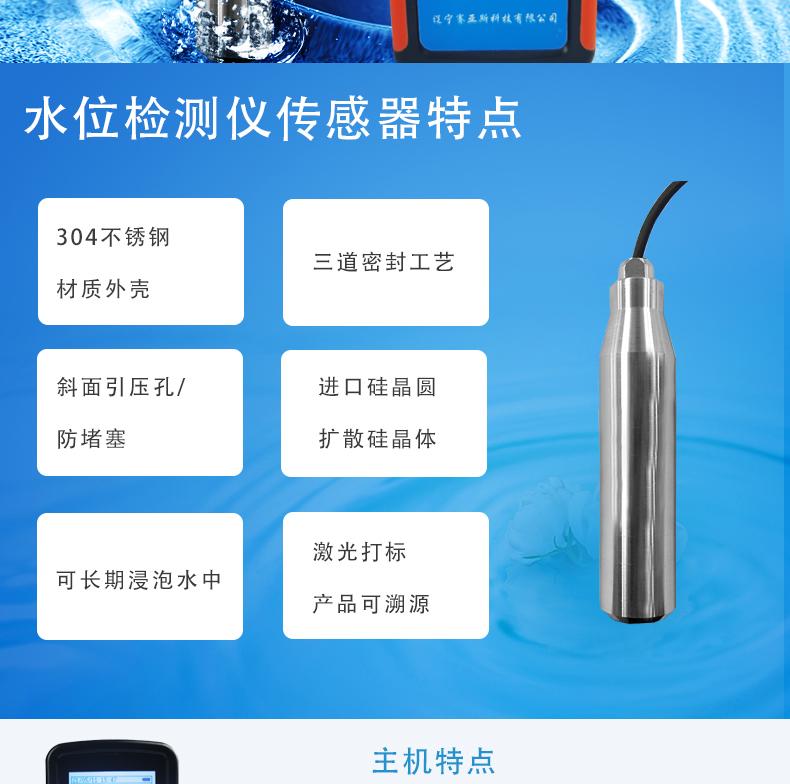

2、传感器参数

1.  测量介质 : 水（H2O）或与接触材质兼容

2.  整体材质 : 膜片 316L不锈钢（接触），外壳 304不锈钢 （接触），密封件 丁腈橡胶 （接触），线缆 聚氨酯等 （接触）

3.  量程范围 : 0～1～50mH2O（详见量程选型表）

4.  输出信号 : 4～20mA、RS485 （标准Modbus-RTU协议）、（0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC定制）

5.  供电电压 : 12～36VDC 常规，15～36VDC 常规（输出0～10VDC），3～5VDC 定制（输出为0.5～2.5VDC）

6.  精度等级 : 0.1FS （量程≥10m 定制）0.25FS （量程≥10m 默认）0.5FS （1m≤量程＜10m 默认）

7.  工作条件 : 介质温度 -40～60℃

8.  环境温度 -40～85℃

9.  温度补偿 : -10～60℃

10. 抗震性能 : 10g(20...2000Hz)

11. 过载能力 : 200满量程

12. 响应频率 : 模拟信号输出≤500Hz、数字信号输出≤5Hz

13. 稳定性能 : ±0.1FS/年

14. 温度漂移 : ±0.01FS/℃（温度补偿范围内）

15. 整体重量 : 探头≈290g 线缆每米≈60g

16. 防护等级 : IP68

17. 功率 : 电流型≤0.02Us(W)数字型≤0.015Us(W)注:Us=供电电压

18. 负载特性 : 电流型负载≤{（Us-7.5）÷0.02（Us=供电电压）}Ω

19. 测量范围：0~10 m，精度：±1FS，长期稳定性：±0.1FS/年

20. 工作电压：5V。

21. 输出信号：485数字信号。

22. 线长：   15米。
