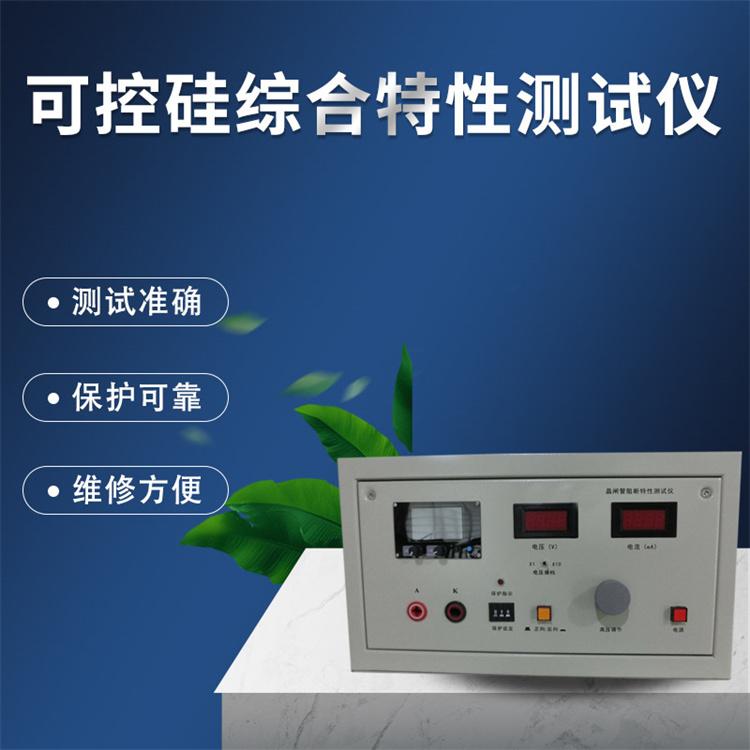

产品介绍

1.可控硅的伏安特性和触发特性是晶闸管的基本特性，这些特性的好坏，直接影响到器件在整机上的正常使用。

2.因此，检测晶闸管的伏安特性和触发特性在晶闸管器件的生产、经销及使用过程中都是十分重要的。

3.通常由晶闸管伏安特性测试仪和晶闸管门ji触发特性测试仪完成，测试伏安特性参数时还需另配一台示波器。

4.安特性曲线，以上三台仪器总价格较高，且台数多、占地大、操作不方便。我们根据广大用户的需求，现研制出将以上三台仪器作在一起的晶闸管伏安特性、触发特性综合测试仪，深受广大用户好评。

产品特点

1.该测试仪测试方法符合国标GB4024-83的规定，采用单片机控制，自动测试、数字显示。线路设计简捷精练；

2.机内示波器可直接观看伏安特性曲线。具有体积小、重量轻、操作简单、测试准确、保护可靠、维修方便、价格低；

3.廉等特点，能测试各种晶闸管及晶闸管模块的正反向不重复峰值电压、反向重复峰值电压、正反向重复峰值漏电流及门ji触发电流与触发电压。是晶闸管器件生产厂、器件经销商及整机厂检测晶闸管多项参数的综合性测试设备；

4.晶闸管在使用过程中，由于受到过流、过压、过热等诸多因素的影响，其伏安特性和触发特性将会逐渐变差，甚至不能维持正常使用损坏，因此在进行整机维修时，对已用过的元件和要新上机的元件进行检测确认性能；良好后再上机，对尽快的排除设备故障少走弯路很有好处。

主要技术指标：

1．峰值电压测量范围：0—3000V

2．峰值漏电流测量范围：0—100mA

3．峰值漏电流保护设定范围：0—99mA

4．触发电压测试范围: 0-5V

5．触发电流测试范围: 5-450mA

6．机内专用液晶示波器可观看动态峰值电压与峰值漏电流的变化伏安特性曲线波形

使用方法：

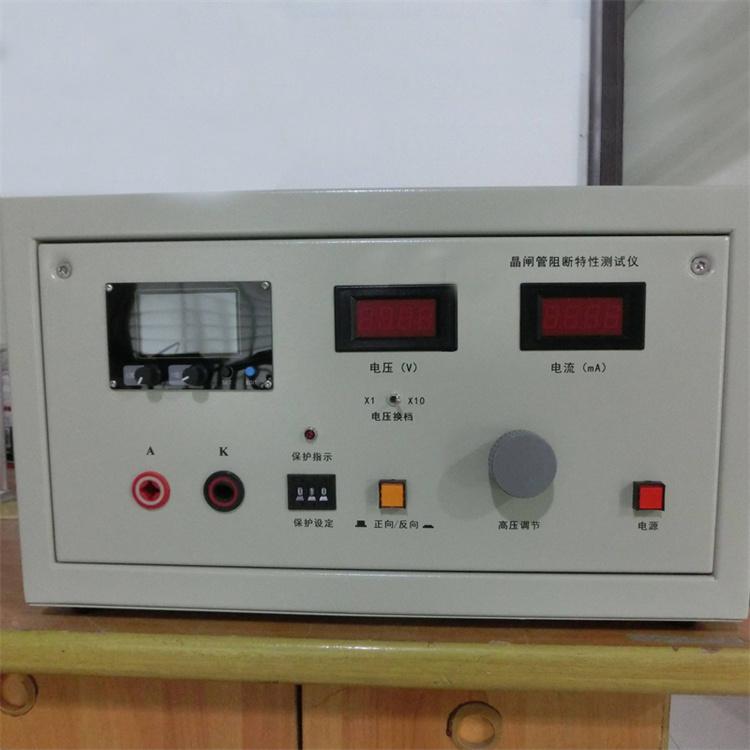

1．检查高压调节旋钮反时针调到零，打开电源开关，按A、K、Gji性接好被测管。

2．根据个人习惯，调节示波器的各项功能（光点位置、颜色、粗细等）至合适状态。

3．将保护设定调在要求保护的漏电流值，一般测室温电压时，保护设定在5mA左右。

4．将正向／反向按钮置于正向（不按下时），缓慢顺时针调节高压调节旋钮，观察示波器，当波形出现拐点，漏电流表上也显示有漏电流时，此时的电压即为正向不重复峰值电压。一般取不重复峰值电压的90为重复，峰值电压，将电压调至重复峰值电压，此电压下的漏电流即为重复峰值漏电流。

然后将高压调节旋钮反时针调到零，再将正向／反向按钮置于反向（按下时），用同样的方法测出反向不重复峰值电压，反向重复峰值电压和反向重复峰值漏电流（当测试电压超过2000V时，数字表显示超量程“1---”，此时需将电压换档开关打向×10）。在测试过程中若因漏电流超过保护设定值则保护动作，保护指示灯亮，设备自动断开加在被测管Ａ、Ｋ端的高压，此时将高压调节旋钮反时针旋到底，仪器即自动复位。

5．确保高压已经回零，按下触发旋钮不放，仪器将自动进行触发电流、触发电压测试，当数字表显示稳定并读取数值后即可放开触发测试按钮。

使用注意事项：

1．三线电源插头的地端要可靠接地，以确保测试人员。

2．测试峰值电压后应养成习惯及时将高压调节旋钮调到零，禁止在加上高压时按触发按钮和切换正反向以及调节保护设定，测试过程中严禁用手触摸元件导电部分，以免电击。

3．测试不带散热器的管芯时，要加一定的压力，以免管芯内部接触不良产生测试误差，或因为内部打火损坏被测元件。

4．测试元件耐压时应尽量不要测到保护动作，以确保元件不被击穿损坏。
