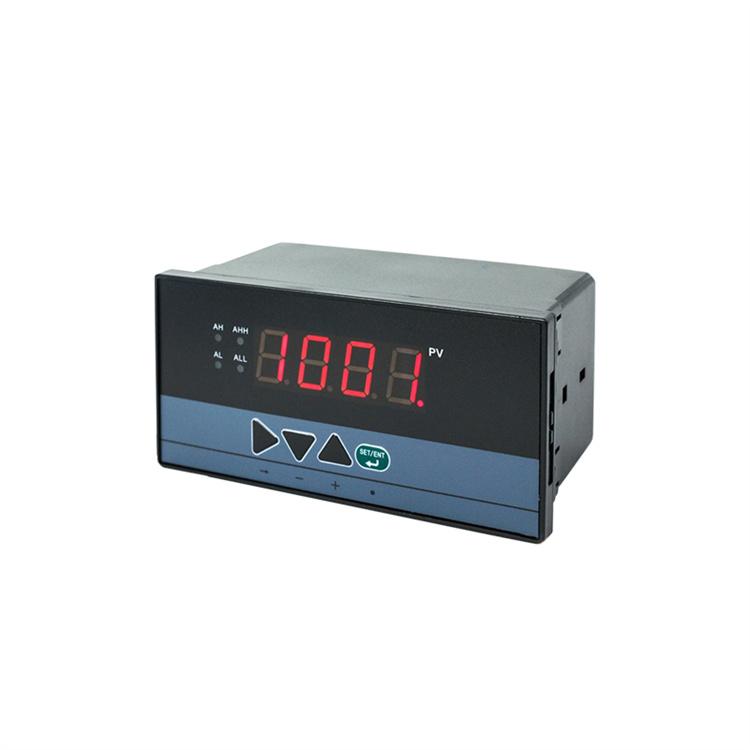

数显仪表XMT-RS485产品介绍

又名：温度控制仪，温度显示器，温度显示调节仪，数显仪表,数字式温度显示调节仪采用AVR系列单片机，它是在模拟式指示仪表的基础上发展起来的，运用先进的数字模拟处理算法，将接收到的模拟信号转换成数字显示给用户，数字显示与模拟指示比较，具有分辨率高、量程大、读数方便、没有视差、便于与计算机相连等优点。它具有两组上、下限报警接点，可以显示设定值，并提供常开常闭报警功能。

数显仪表XMT-RS485技术参数

1 输入信号：Pt100铂电阻信号。

2 输出信号：DC（4－20）mA标准电流信号,可输出RS485信号。

3 工作条件：环境温度（0～50）℃、相对湿度≤0.85。

4 工作电源：AC220×（1±0.1）V、频率（50～60）Hz。

5 精度等级：1.0级。

6 显示方式：数码管显示。

7 安装方式：嵌装式,（插入到控制台上的开口处，轻轻用力推进即可）。

8 外形尺寸：160mm×80mm×80mm。

9 开口尺寸：152+1mm×76+1mm。

工作原理

RS485采用差分信逻辑，+2V～+6V表示“1”，- 6V～- 2V表示“0”。RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题： RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。当网络线路模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。

由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境是选用防浪涌带隔离栅的产品。（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。

RS485设备与设备之间连接需采用双绞线，手拉手串接方式为好的方式，根据采用的波特率和连接线距离适当增加信号中继器。目前除了有单进单出的中继器还有一进多出的双向中继器。
