| 价格 | ¥ 4600.00 |
| 起订量 | ≥1台 |
好货推荐
| 测量范围 | -40℃~+100℃ | 测量精度 | ±0.2℃ |
| 黑球直径 | Ф45mm或Ф100mm | 外部结构 | 83×58×33（单位：mm） |
| 工作环境 | -40℃～+120℃ | 应用范围 | 建筑物、空调、温室、环境温度、人体舒服度等环境的测量。 |
| 信号输出 | 电阻信号或电流信号/485信号 | 生产厂家 | 华长（吉林）科技有限公司 |
| 所在地 | 吉林省长春市 | 产品型号 | HC-Q5 |
| 是否进口 | 否 | 产品标准 | 行业标准 |
| 付款方式 | 对公、微信、支付宝 | 联系方式 | 电话咨询 |
| 售后服务 | 质保一年 |
PRODUCT DETAILS

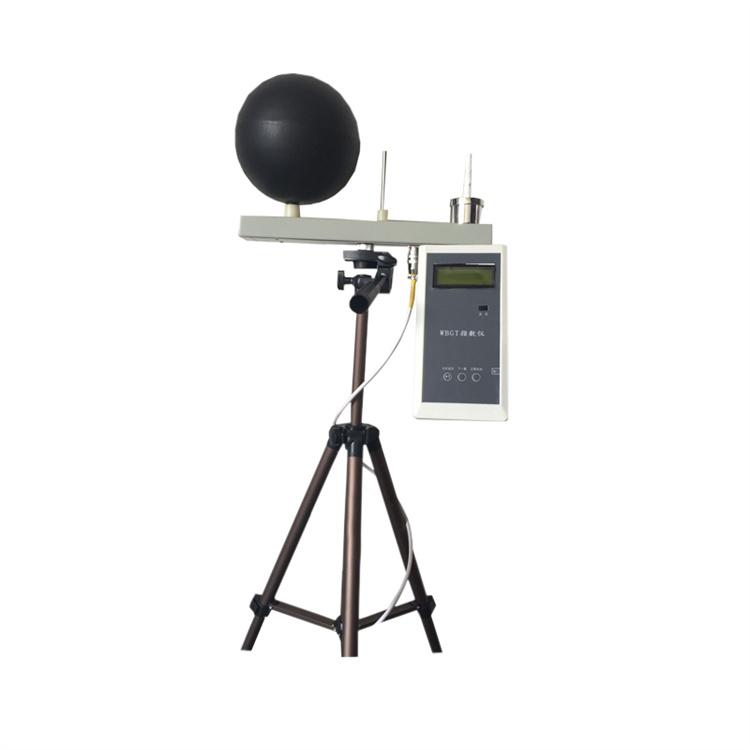

黑球温度传感器HC-Q5概述：
黑球温度也称为实际温度，表示人或物体在辐射热环境中受到辐射和对流热联合作用时的实际温度感受。使用精细铂电阻作为温度检测元件，配合黑球，黑球采用标准铜球或钢球外壳，喷涂多层亚光黑漆，对光和热辐射有较强的吸收和导热作用。用万用表测量铂电阻值或电流信号，人工计算得出黑球温度值；还可配备天诺环能量数据采集仪，采集传感器电阻或电流信号，通过线性关系自动进行数值计算，得到黑球温度值。该传感器通过智能单片机处理技术直接输出RS485数字信号。具有功耗低、精度高、性能稳定的特点。
黑球温度传感器HC-Q5技术指标：
测量范围：-40℃~+100℃
测量精度：±0.2℃
黑球直径：Ф45mm或Ф100mm
外部结构：83×58×33（单位：mm），底座两端有双耳固定孔，孔中间距96mm，孔径3mm
工作环境：-40℃～+120℃
应用范围：该传感器广泛应用于建筑物、空调、温室、环境温度、人体舒服度等环境的测量。信号输出：电阻信号或电流信号/485信号（配外置信号变送器）
黑球温度传感器sys-q5温度的计算方法RT=R0（1+0.0039083t-0.0000005775t2）RT为电流温度传感器的输出电阻（Ω）R0为传感器在0℃时的输出电阻，其中R0为99.99 T为当前温度（℃）
接线说明（四线制）
1.电阻信号：红色线四芯航空插头为温度传感器的1个输出引脚
黄色线四芯航空插头第2脚
蓝色线四芯航空插头第3脚为温度传感器的另1个输出引脚
绿色线四芯航空插头第4脚
注：两个针脚之间的电阻为rt
2.电流信号：电缆颜色：红线·绿线·黄线
接线说明：电源正ji直流12-24V ，电源负ji（电源接地）
温度信号：输出（aout）传感器输出电流信号4~20mA，包括-40℃时4mA和100℃时20mA
注意接线。如果电源电压过高或ji性反转，传感器将损坏。
